Mengenal Jenis-Jenis Alat Berat

Penggunaan alat berat dalam pekerjaan konstruksi sipil seringkali tidak dapat dihindari karena karena tuntutan jenis, volume, lokasi, kerumitan dan waktu penyelesaian yang terbatas. Namun dalam kaitannya dengan pelaksanaan pekerjaan konstruksi dalam PNPM MPd penggunaan alat berat sangat dibatasi dengan pertimbangan untuk memberikan kesempatan penyerapan tenaga kerja yang lebih besar kepada masyarakat setempat.

Berikut ini akan diuraikan beberapa jenis alat-alat berat yang sering dijumpai dalam pekerjaan konstruksi :

BULLDOZER

Terdapat 2 jenis dozer dilihat dari jenis roda penggeraknnya yaitu :
- Wheel dozer yaitu dozer dengan penggerak roda ban

- Tracked dozer adalah salah satu alat berat yang mempunyai roda rantai (track shoe), untuk pekerjaan serba guna yang memliki kemampuan traksi yang tinggi. Bisa digunakan untuk menggali, mendorong, menggusur, meratakan, menarik beban dan menimbun (Digging, cutting/filling, pushing, spreading, grading, skidding dll). Mampu beroperasi didaerah yang lunak sampai yang keras. Dengan swamp dozer untuk daerah yang sangat lunak dan didaerah yang sangat keras perlu dibantu dengan ripper alat garu) atau blasting (Peledakan dengan tujuan pemecahan pada ukuran tertentu). Mampu beroperasi pada daerah yang miring (sudut kemiringan tertentu), berbukit apalagi di daerah yang rata. Untuk jarak dorong yang effisiensi antara 25 – 40 meter jangan lebih dari 100 meter, jarak mundur jangan terlalu jauh, bila perlu mendorong dilakukan dengan estafet, mendorong pada turunan lebih produktif dari pada tanjakan.

DOZER SHOVEL

Sebuah alat berat pemuat beroda rantai (track loader), biasa digunakan untuk memuat material / tanah atau batu kedalam alat pengangkut (dump truck atau hopper pada belt conveyor) atau memindahkan material ke tempat lain dengan jarak angkut sangat terbatas (load and carry). Hanya bisa beroperasi didaerah yang keras dan agak keras. Pada landasan yang kurang rata sekalipun, daya cengkeram lebih kuat, tetapi tidak atau kurang mampu didaerah yang lunak dan basah, mampu mengambil sendiri tanah merah asli atau yang agak lunak. Memerlukan daerah pemuatan (loading point) sedikit agak lebar tetapi perpindahan daerah operasi kurang cepat (kurang mobile). Selain bucket, attachment lainnya adalah log clamp (penjepit kayu bulat/kepiting).

WHEEL LOADER

Adalah alat berat mirip dozer shovel, tetapi beroda karet (ban), sehingga baik kemampuan maupun kegunaannya sedikit berbeda yaitu : hanya mampu beroperasi didaerah yanq keras dan rata, kering tidak licin karena traksi di daerah basah akan rendah, tidak mampu mengambil tanah bank sendiri atau tanpa dibantu lebih dulu oleh bulldozer.

Metode pemuatan pada alat pemuat/loader baik track shovel maupun wheel loader ada 3 macam :
1. I shape/cross loading
2. V shape loading
3. Pass loading dan metode lain yang jarang digunakan adalah load and carry.
Kelebihan wheel loader mobilitasnya tinggi dan manuver daerah pemuatan loading point lebih sempit dibanding dengan track shovel dan kerusakan permukaan loading point lebih kecil karena menggunakan ban karet.
Alat pemuat tersebut di atas dalam menempatkan muatan kedalam dump truck kurang bisa merata, sehingga kadang-kadang bisa miring, faktor ini sangat dipengaruhi oleh skill operator.

EXCAVATOR

Karakteristik penting dari hydraulic excavator adalah :
Pada umumnya menggunakan tenaga, diesel engine dan full hydraulic system. Operasi excavating paling efisien adalah menggunakan metode heel dan toe (ujung dan pangkal), mulai dari atas permukaan sampai ke bagian bawah. Bagian atas bisa berputar (swing) 360 derajat.
Dalam konfigurasi back hoe, ukuran boom lebih panjang sehingga jangkauan lebih jauh, tetapi bucket lebih kecil. Ini bukan berarti produksinya lebih rendah, karena putaran swingnya bisa lebih kecil berarti cycle timenya lebih pendek / cepat.

Pada konfigurasi yang lain adalah loading shovel, biasanya boom lebih pendek, tetapi bucket lebih besar, ketinggian permukaan galian lebih tinggi, jangkuan pendek ketinggian muat lebih tinggi, cycle time swing lebih lama. Hal ini bukan berarti produksinya lebih rendah, karena besar bucketnya lebih besar dari pada back hoe.
Kelebihan excavator adalah bisa mendistribusikan muatan keseluruh bagian vessel dengan merata. Artinya lebih mudah dalam mengatur muatan sehingga dump truck bisa seimbang.
Biasanya back hoe pada Komatsu bucketnya kecil, seperti PC 300 kebawah, sedangkan loading shovel, bucket lebih besar seperti PC 400 keatas.

Faktor-faktor yang perlu dipertimbangkan dalam pemilihan excavator adalah :
Kapasitas bucketnya, Kondisi kerja, bisa menggali pada daerah yang lunak sampai keras, tetapi. bukan tanah asli berupa batuan keras.
Bila batuan keras perlu dilakukan blasting atau ripping lebih dulu. Untuk tanah yang keras, bila operator mempunyai skill yang kurang bisa. mengakibatkan tekanan hydraulic yang berlebihan. Hal ini mengakibatkan kerusakan atau usia alat yang pendek.
Tinggi permukaan galian untuk back hoe bisa mencapai 6 meter, untuk loading shovel bisa mencapai 10 meter. Mobilitas cukup baik, karena menggunakan track shoe yang digerakkan secara hydraulic, tetapi bukan berarti mampu berjalan jauh, hal ini bisa mengakibatkan panas pada travel motornya. Oleh karenanya parjalanan yang jauh, tiap – tiap 1 km diperlukan berhenti kira-kira 10 menit. Medan kerja mampu didaerah yang agak sempit sekalipun (kurang dari 25 meter) tergantung jenis dumptruck yang digunakan.
Landasan kerja yang kurang baikpun (lembek) masih bisa beroperasi, bila perlu bisa menggunakan bantuan landasan kerja dari kayu bulat yang ditata walaupun tanah yang dibawahnya sangat lembek. Efisiensi dari alat ini sangat dipengaruhi oleh skill operator dan kualitas mekanik.

SCRAPPER

Adalah salah satu alat berat beroda ban (tire) yang bisa dipakai memuat/mengangkut dan membuang (spreading) secara individu dengan atau tanpa dibantu pendorong (buldozer).

Ada 2 macam Scraper yaitu :
1.Towed Scraper, dalam operasinya ditarik buldozer karena memang tidak bermesin, tenaganya diambil dari buldozer.
2.Motor Scraper.
Ada yang menggunakan mesin tunggal / Front. Ada yang menggunakan mesin ganda / Front and Rear

Sedang yang bermesin ganda tidak harus dibantu pendorong buldozer. Jarak angkut motor scraper antara (500 – 2000 meter) sangat effektif material/tanah yang diambil tidak terlalu keras dan medan operasi memotong/meratakan bukit yang cukup luas, sedang Towed Scrapper jarak angkut tidak lebih dari 500 meter.

MOTOR GRADER

Digunakan untuk mengupas, memotong, meratakan suatu pekerjaan tanah, misalnya pada pembuatan jalan. Agar diperoleh kerataan yang lebih baik, juga dapat digunakan untuk membuat kemiringan tanah/badan jalan atau slope dan bisa membuat parit-parit kecil.

COMPACTOR

Alat ini berguna untuk memadatkan tanah atau material, sehingga tercapai tingkat kepadatan yang diinginkan dengan metode getar

TRIDUM ROLLER (STOME WALLES)

Tridum Roller adalah Penggilas beroda tiga, depan satu dan di ikuti dua roda dibagian belakangnya. Three Wheel Roller ini sering juga disebut Macadam Roller, karena jenis ini sering digunakan dalam usaha-usaha pemadatan material yang berbutir kasar. Untuk menambah bobot dari three wheel roller ini, maka roda silinder yang kosong diisi dengan zat cair (minyak atau air) atau kadang-kadang juga diisi dengan pasir. Pada umumnya berat compactor ini berkisar antara 6-12 ton. Penambahan bobot akibat pengisian zat cair pada roda silinder dapat meningkatkan beratnya 15% - 35%.

PHENUAMTIC TIRED ROLLER

Pneumatic Tired Roller Roda-roda penggilas jenis ini terdiri atas roda-roda ban karet yang dipompa (pneumatic). Susunan dari roda muka dan roda belakang selang-seling sehingga bagian yang tidak tergilas oleh roda bagian depan akan digilas oleh roda bagian belakang. Roda-roda ini menghasilkan "kneading action" (tekanan) terhadap tanah sehingga membantu konsolidasi tanah. Tekanan yang diberikan oleh roda terhadap permukaan tanah dapat diatur dengan cara mengubah tekanan ban. Makin besar tekanan ban, makin besar pula tekanan yang terjadi pada tanah. Sumbu dari roda dapat "bergoyang" mengikuti perubahan permukaan tanah, hal ini dapat memperbesar "kneading action" tadi.
Pneumatic tired roller sangat cocok digunakan pada pekerjaan penggilasan bahangranular, juga baik digunakan pada penggilasan lapisan hot mix sebagai "penggilas antara". Sebaiknya tidak digunakan untuk menggilas lapisan yang berbatu dan tajam karena akan mempercepat kerusakan pada roda-rodanya. Bobotnya dapat ditingkatkan dengan mengisi zat cair atau pasir pada dinding-dinding mesin. Jumlah roda biasanya 9 sampai 19 buah, dengan konfigurasi 9 buah (4 roda depan dan 5 roda belakang), 11 buah (5 roda depan dan 6 roda belakang), 13 buah (6 roda depan dan 7 roda belakang), 15 buah (7 roda depan dan 8 roda belakang).

SHEEP FOOT ROLLER

Sheep Foot Roller termasuk penggilas tipe kaki kambing, prinsip dari sheep foot roller adalah sebuah silinder yang di bagian luarnya dipasang kaki-kaki. Pada kaki-kaki ini terjadi tekanan yang tinggi, sehingga kaki-kaki ini masuk ke dalam tanah dan memberikan efek "pemadatan dari bawah". Sheep foot roller ini baik digunakan untuk tanah berpasir dengan sedikit mengandung lempung, juga untuk tanah yang plastis dan kohesif. Sangat efektif digunakan untuk memadatkan material lepas dengan tebal lapisan antara 15-25 cm. Selain sheep foot roller dengan tarikan (towed) juga terdapat sheep foot roller yang bermesin yang dapat bergerak sendiri dengan kecepatan mencapai sekitar 32 km/jam. Untuk sheep foot roller yang ditarik, jika tenaga traktor penariknya cukup besar, biasanya ditarik beberapa jauh, berjajar ke samping, satu garis atau kombinasi keduanya. Ukuran sheep foot roller ini antara 3 - 5 ton , namun ada juga yang 12-30 ton.

VIBRO ROLLER

adalah alat pemadatan tanahmenggunakan roda getar dimana kapasitas pemadatan pada saat getar kira-kira sebesar 15 ton dan tanpa getar sekitar 8 ton

RIPPER

Ripper merupakan traktor dengan fungsi utama sebagai alat bajak. Ripper memiliki batang baja berujung lancip (blade) yang dipasang di bagian belakang bulldozer (traktor) untuk memecahkan (membajak) lapisan batuan atau material yang keras.

CLAMP SHELL

Clam Shell merupakan excavator dengan fungsi sebagai pengeduk jepit. Yang membedakan dengan Back Hoe adalah pada bucketnya, bentuk bucket pada Clam Shell seperti penjepit sepertihalnya capit kepiting.

STONE CRUSER

Stone Crusher merupakan alat berat yang digunakan untuk memecah batuan menjadi ukuran yang direncanakan. Untuk selanjutnya digunakan sebagai material bahan bangunan.

DREDGER

Dredger disebut juga kapal keruk, fungsinya adalah memperdalam kolam pelabuhan, alur pelayaran, sungai dan lain-lainnya dan juga menyediakan tanah untuk reklamasi rawa-rawa (untuk perluasan daerah menjadi daratan).

POWER SHOVEL

Power Shovel adalah jenis excavator untuk pengeduk arah kedepan. Alat berat ini juga sering kita jumpai dalam pekerjaan pemindahan tanah mekanis.

STEAM HAMMER

Dalam pemasangan tiang kedalam tanah, tiang dipancang dengan alat pemukul yang dapat berupa pemukul (hammer) mesin uap, pemukul getar atau pemukul yang hanya dijatuhkan.

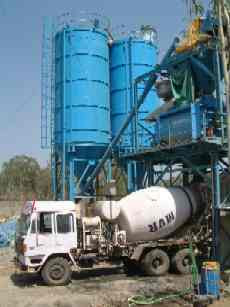

CONCRETE BATCHING PLANT

merupakan alat yang berfungsi untuk mencampur/memproduksi beton ready mix dalam produksi yang besar. Batching plant digunakan agar produksi beton ready mix tetap dalam kualitas yang baik, sesuai standar, nilai slump test dan strength-nya stabil sesuai yang diharapkan, untuk itu komposisi material harus terkendali.

EXCAVATOR BAGGER 288

dibuat oleh Perusahaan Krupp Jerman adalah kendaraan terbesar di dunia. Kendaraan ini adalah mesin besar pertambangan mobile yang memiliki panjang 720 ft (220 m) dan tinggi 315 kaki (96 m).

DUMP TRUCK

Alat yang dapat memindahkan material pada jarak menengah sampai jarak jauh (500 meter – up). Muatannya diisikan oleh alat pemuat, sedangkan untuk membongkar muatannya ia dapat bekerja sendiri.
Dump truck ada dua golongan ditinjau dari besar muatannya :
1.On High Way Dump Truck, muatannya dibawah dari 20 m3.

2.Off High Way Dump Truck, muatannya diatas 20 m3.

ASPHALT PAVER

Alat digolongkan pada kategori ini karena fungsinya yaitu untuk menempatkan material pada tempat yang telah ditentukan. Ditempat atau lokasi ini material disebarkan secara merata dan dipadatkan sesuai dengan spesifikasi yang telah ditentukan. Yang termasuk di dalam kategori ini adalah concrete spreader, asphalt paver, motor grader, dan alat pemadat.

CRAWLER CRANE

Alat penggerak merupakan bagian dari alat berat yang menerjemahkan hasil dari mesin menjadi kerja. Bentuk dari alat penggerak adalah crawler atau roda kelabang dan ban karet. Sedangkan belt merupakan alat penggerak pada conveyor belt.

TOWER CRANE

Yang termasuk dalam kategori ini adalah towercrane, batching plant, baik untuk beton maupun untuk aspal serta crusher plant.

Demikian sekilas beberapa alat berat yang kerap digunakan pada pekerjaan konstruksi. Semoga bermamfaat!
